Добро пожаловать! Рулевой вал — благодаря нему вы можете управлять колёсами из салона автомобиля. Но как и любая другая деталь, рулевой вал так же со временем изнашивается и в связи с чем появляется необходимость в его замене. Но не все люди знают о том как заменить вал самостоятельно и поэтому в большинстве случаев прибегают к помощи какого либо автосервиса. Но не все люди готовы платить за работу деньги и поэтому специально для таких людей мы написали подробную инструкцию по замене рулевого вала на автомобилях «Классического» семейства.
Примечание! Для замены вала вам понадобятся: Гаечные ключи «на 13» и «на 10», а так же светлый маркер и отвёртка!
Где находится рулевой вал? На полностью укомплектованном автомобили при езде вы этот вал не видите, потому что он спрятан под кожух рулевого вала, соответственно после снятия кожуха его можно будет увидеть.

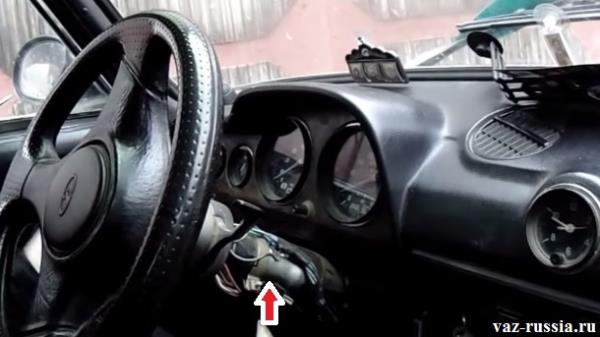

Примечание! Для наглядности на фото изображено местонахождение рулевого вала, но только на фото стрелка указывает на трубку верхней опоры валы, поэтому сам вал находится внутри этой трубки!
Когда нужно менять рулевой вал? Он долежит замене при:
- Деформации или же повреждении резьбового и шлицевого хвостиков вала, в связи с которыми при повороте руля колёса у автомобиля будут стоять на месте.
Примечание! Колёса могут так же двигаться, но из-за повреждения хвостиков вала, руль будет либо просто прокручиваться а вал при этом будет стоять на месте, либо вал и руль будут крутиться, но колёса будут очень плохо на это отзываться!
А так же при лобовом столкновении рулевой вал как правило сгибается, тем самым деформирует себя и кожух который его закрывает. Поэтому в случае деформации вал так же необходимо будет поменять на новый.
14.10. Ремонт рулевого механизма
Разрез картера рулевого механизма
1 – пластина регулировочного винта вала сошки; 2 – регулировочный винт вала сошки; 3 – гайка регулировочного винта; 4 – пробка маслоналивного отверстия; 5 – крышка картера рулевого механизма; 6 – червяк; 7 – картер рулевого механизма; 8 – сошка; 9 – гайка крепления сошки к валу; 10 – шайба пружинная гайки крепления сошки; 11 – манжета вала сошки;
12 – бронзовая втулка вала сошки; 13 – вал сошки; 14 – ролик вала сошки; 15 – вал червяка; 16 – верхний шарикоподшипник; 17 – нижний шарикоподшипник; 18 – регулировочные прокладки; 19 – нижняя крышка подшипника червяка; 20 – ось ролика; 21 – игольчатый подшипник; 22 – манжета вала червяка.
Сливаем масло из картера редуктора, отворачиваем регулировочную гайку и снимаем стопорную шайбу.
Ключом «на 10» отворачиваем четыре болта крепления верхней крышки редуктора.
Выводим головку регулировочного винта из паза на валу сошки и снимаем крышку.
При замене вала сошки осевой зазор между головкой винта и пазом вала устраняется подбором толщины регулировочной пластины. Величина зазора допускается не более 0,05 мм. Пластины имеют толщину от 1,95 до 2,20 мм с шагом через 0,025 мм.
Вынимаем вал сошки с роликом из картера.
Ключом «на 10» отворачиваем четыре болта крепления крышки вала червяка и.
. снимаем ее вместе с прокладками регулировки шариковых подшипников.
Прокладки выпускаются толщиной 0,1 и 0,15 мм.
Легкими ударами молотка из мягкого металла выбиваем вал червяка из картера редуктора вместе с подшипником.
На торцевых поверхностях червяка выполнены беговые дорожки для шариков подшипников.
Поддев отверткой, вынимаем манжету вала червяка.
Аналогично вынимаем манжету вала сошки.
Бородком выбиваем наружное кольцо второго подшипника.
Промываем все детали в керосине или дизельном топливе. Тщательно проверяем отсутствие на рабочих поверхностях ролика и червяка следов износа, задиров или повреждений. Зазор между валом сошки и бронзовыми втулками не должен превышать 0,1 мм. Шариковые подшипники должны вращаться свободно, без заедания, на поверхностях колец, сепараторов и шариков не должно быть повреждений и следов износа. На самом картере не допускаются трещины любой длины. Изношенные и поврежденные детали заменяем исправными. Манжеты заменяем новыми в любом случае. Перед сборкой смазываем все внутренние детали трансмиссионным маслом.
Легкими ударами молотка по отрезку трубы подходящего диаметра запрессовываем кольцо внутреннего подшипника в картер.
Можно запрессовать кольцо подшипника с помощью приспособления для замены резинометаллических шарниров передней подвески (см. Приложения).
Устанавливаем в кольцо подшипника сепаратор с шариками и вставляем вал червяка. На него надеваем сепаратор наружного подшипника и легкими ударами молотка запрессовываем наружное кольцо. Ставим крышку с прокладками и.
. запрессовываем манжеты вала червяка и сошки, смазав рабочие кромки смазкой Литол-24.
Устанавливаем в картер червяк. Набором регулировочных прокладок выставляем момент его проворачивания от 2 до 5 кгс.см. Устанавливаем вал сошки и регулируем зазор в зацеплении по моменту проворачивания вала. Он должен составлять 7–9 кгс.см при повороте вала червяка на 30° влево и вправо и плавно снижаться до 5 кгс.см при дальнейшем повороте до упора. Заливаем в картер трансмиссионное масло до уровня нижней кромки заливного отверстия (0,215 л).
Размеры основных сопрягаемых деталей и пределы допустимых износов
Размеры сопрягаемых деталей, мм
Допустимый зазор в сопряжении, мм
Втулка вала рулевой сошки – вал рулевой сошки
Картер рулевого механизма – верхний подшипник червяка
Свободный ход не допускается
Картер рулевого механизма – нижний подшипник червяка
Кронштейн маятникового рычага – втулка оси маятникового рычага
Рулевая колонка ваз 2106
Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа.
Ремонт
1. Снимите рулевую колонку (см. Раздел Снятие и установка рулевой колонки). Вставьте ключ в замок зажигания и поверните его в положение 0.
2. Краской или маркером пометьте положение вала колонки относительно верхнего карданного шарнира промежуточного вала.
3. Выверните стяжной болт и отделите промежуточный вал от колонки.
4. Запоминая установочное положение компонентов, снимите с основания колонки пружину, затем дистанционную и кольцевую втулки. Извлеките вал колонки вверх из направляющей трубы. Снимите нижнюю опорную втулку.
5. При соответствующей комплектации для снятия с верхнего конца вала колонки переходной насадки рулевого колеса потребуется съемник.
6. Снимите стопорное кольцо с верхнего конца вала колонки, затем снимите кольцевую проставку и верхнюю опорную втулку.
7. Проверьте состояние компонентов, дефектные замените.
8. При сборке, установив на верхний конец вала кольцевую и опорную втулки, сразу же зафиксируйте их стопорным кольцом. Проследите за правильностью посадки кольца в своей канавке. При соответствующей комплектации посадите на вал переходную насадку рулевого колеса.
9. Установите в направляющую трубу верхнюю опорную втулку, затем аккуратно заправьте в нее сборку вала. Наденьте на нижний конец вала кольцевую и дистанционную втулки и пружину.
10. Добейтесь совмещения нанесенных в процессе демонтажа меток, затем подсоедините к сборке промежуточный вал. Проследите за правильностью посадки вала в шлицах колонки, затем затяните стяжной болт с требуемым усилием.
Снятие и установка рулевого вала ВАЗ 2106
Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие и установка рулевого колеса), кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания (см. Замена подрулевых переключателей).
Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.
В салоне под педальным узлом отгибаем коврик и теплоизоляцию.
. крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала.
. и сдвигаем его вверх по валу.
Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.
Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.
Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля.
. и снимаем его вместе с рулевым валом.
Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.
На валу профрезерован паз для запорного стержня противоугонного устройства.
Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.
Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.
ВНИМАНИЕ! Вал рулевого управления устанавливается на вал червяка только в одном положении.
Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а.
. на валу червяка имеются сдвоенные выступы.
Точно так же соединяется рулевое колесо с рулевым валом.
Видео про «Снятие и установка рулевого вала» для ВАЗ 2106
Замена рулевого вала ВАЗ 2106 Замена рулевой колонки ВАЗ 2106 Замена рулевого редуктора и вала на Жигули ВАЗ 2104 «классика». ч.1
Неисправности колонки и ее замена
Ремонт рулевого управления «шестерки»
Основа рулевой колонки — это редуктор с двумя шестернями, одна из которых червячного типа. Почувствовать неисправность рулевого управления можно на самой ранней стадии, поэтому главное — это не пропустить первый «звоночек» и провести ремонт вовремя.
Основные признаки поломки.
- Скрипы непосредственно в колонке, вызванные чрезмерным износом различных элементов, а также неисправностью подрулевых выключателей.
- Наличие люфтов — самый опасный признак. Причем люфт может быть двух типов — осевой и продольный. Первый говорит о неисправности редуктора или соединения на шлицах, второй — о чрезмерном износе кронштейна.
Первым делом стоит проверить затяжку всех резьбовых соединений. Если долгое время эксплуатировать автомобиль ВАЗ 2106 с изношенными шлицами на валу, это приведет к свободному проворачиванию руля. Со временем шлицы попросту стираются. Причем прийти в негодность могут шлицы на рулевом редукторе, а его цена довольно высокая, и никакая регулировка рулевой колонки ВАЗ не сможет помочь.
Если присутствует осевой люфт, его можно немного уменьшить. Несложная регулировка рулевой колонки ВАЗ позволит сделать это за несколько минут. Для работы потребуются плоская отвертка и ключ на 19, которым нужно ослабить гайку на верхней крышке редуктора. Нужно взять в помощь напарника, который будет вращать руль в разные стороны. Поворачивать рулевое колесо следует не более чем на 20-30° в каждую сторону. Это позволит отверткой прокрутить регулировочный винт, при закручивании которого люфт уменьшится. Когда он достигнет минимального значения, необходимо затянуть гайку.
Немного сложнее окажется ремонт, связанный с заменой редуктора. Для этого придется в целях безопасности отключать аккумулятор. Затем нужно ослабить болт на шлицевом соединении вала и редуктора. Левая сторона ВАЗ 2106 поднимается на домкрате и устанавливается на надежную опору, колесо снимается. При помощи съемника рулевых наконечников с редуктора снимаются две тяги.
Используя ключи на 17, выкручивают три гайки от болтов крепления редуктора к кузову. Далее проводится ремонт или замена, если регулировка рулевой колонки ВАЗ невозможна. При установке новой колонки необходимо надежно затягивать все резьбовые соединения, а после окончательной сборки провести регулировку развала и схождения колес автомобиля ВАЗ 2106.
Снимать рычаг с редуктора нежелательно. Во-первых, его очень сложно демонтировать, потратите немало времени и сил. Во-вторых, любая регулируемая колонка продается вместе с этим рычагом, он идет в комплекте с редуктором. Затяжка проводится гайкой, которую сложно выкрутить. Все это сделано в целях повышения безопасности.
Как производится замена рулевой колонки ВАЗ-2106
Владея личным легковым автомобилем, владельцы авто должны тщательно контролировать работу всех систем и узлов и, конечно, своевременно менять пришедший в непригодность элемент. В «классических» моделях ВАЗ-2106, впрочем, как и в других машинах, важны все системы, однако особое внимание нужно уделять рулевой, поскольку именно она отвечает за безопасное передвижение машины. При обнаружении любой, даже самой незначительной проблемы в системе управления ее нужно как можно быстрее устранить. Одной из самых распространенных неисправностей в этой системе является поломка рулевой колонки.
Стоит отметить, что данный элемент ремонту не подлежит, поэтому его нужно будет просто заменить. Замена вышедшей из строя рулевой колонки ВАЗ-2106, конечно, – продолжительный процесс, но если работа будет осуществляться поэтапно и с учетом рекомендаций, которые предоставляют профессионалы своего дела, то с этой работой свободно справится каждый автолюбитель.

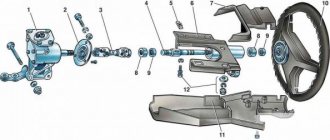

Устройство рулевой колонки
В ВАЗ шестой модели устройство рулевой колонки аналогично множеству других транспортных средств. Назначение этого узла управления автомобилем – трансляция мышечных усилий водителя, вращающего руль, на вал рулевой колонки червячного типа с последующей передачей усилия вращения на колесную пару. Непосредственно рулевая колонка крепится к кузовной части автомобиля тремя мощными болтовыми соединениями с использованием особого элемента крепежа и имеет жесткое сочленение с механизмом руля.
В крышке сверху размещается установочный болт, которым осуществляется регулировка рулевой колонки при необходимости. Такая надобность возникает в случае обнаружения повышенного люфта рулевой колонки, которая в своей проекции представляет вал из цельной металлической трубы, оборудованный в навершии шлицами и внешним резьбовым соединением для крепежа руля, а также шлицами изнутри для крепежа червячного вала в верхней позиции.
С учетом упрощенной схемы устройства рулевой колонки ВАЗ 2106 дефекты такого узла немногочисленны. В такой ситуации главное – в прямом смысле прислушиваться к работе колонки рулевого механизма, к тем звукам, которые она издает в ходе эксплуатации. Большое значение имеет своевременная диагностика и регулировка рулевой колонки, которую можно провести без привлечения специалистов-авторемонтников.
К типовым дефектам рулевой колонки относятся:
- поскрипывания в рулевой колонке, вызванные повышенным износом компонентов, временными изменениями облицовки, дефектами элементов системы переключателя, расположенного под рулем;
- люфт в рулевой колонке, который расценивается, как более серьезный признак неисправности механизма руля. Такой люфт рулевой колонки в итоге приводит к повышенному износу компонентов или их провисанию. В то же время люфт рулевой колонки по проекции оси изделия свидетельствует об ослабление соединений шлицов, что может спровоцировать ситуацию, когда шлицы начнут стираться.
Рекомендуем: Установка и регулировка зажигания ВАЗ 2101
Для устранения недостатков в функционале колонки руля при ремонте необходимо использовать ремкомплект рулевой колонки, с помощью которого можно устранить возникшие неисправности.
Поэтапная замена рулевой колонки
Решившись самостоятельно заменить рулевую колонку на ВАЗ-2106, нужно запастись свободным временем и терпением, а выполнять это мероприятие специалисты рекомендуют поэтапно:
- Рулевой вал, который зажимается в колонке, следует аккуратно изъять.
- При помощи ключа размером на 30 и длинного воротка нужно попробовать сорвать соединительную гайку, которая крепит рулевую колонку. С первого раза не всегда удается сорвать крепеж, но так как этот этап обязательный, к нему приходится возвращаться несколько раз.
- Отвинчиваются три крепежа, которые соединяют колонку с кузовом машины. Удобнее всего использовать для этого процесса так называемую трещотку, так как к болтам не так уж и просто подобраться обычным ключом.
- После откручивания всех крепежей нужно освободить колонку от шлицев рулевой тяги, которые продолжают удерживать узел. Для этого следует поддеть конструкцию монтировкой и резкими рывками попробовать ее сбить.
- Произведя демонтаж узла, нужно обязательно проверить состояние пыльника и сальника, если при визуальном осмотре будут обнаружены даже незначительные повреждения, эти комплектующие обязательно нужно заменить. Установив новый пыльник, продлится срок эксплуатации подшипника и вала, а новый сальник не позволит вытекать автомобильной смазке из рулевой колонки.
Если установка всех комплектующих будет произведена правильно, автовладелец заменит вышедшие из строя элементы качественными и надежными, рулевая колонка прослужит длительный срок эксплуатации.
Демонтаж рулевой колонки с авто
Чтобы заменить карданчик, необходимо демонтировать рулевую колонку с автомобиля.
Начинаем:
- обесточиваем аккумуляторную батарею;
- после этого на снимается накладка крышки выключателя сигнала (для этого поддеваем ее отверткой);
- извлекаем накладку с руля;
- теперь перед нами предстают два самореза, которые и следует отвернуть фигурной отверткой;
- после этого крышка полностью вынимается;
- теперь нужно той же фигурной отверткой отвернуть три самореза, которые фиксируют контакт звукового сигнала;
- отсоединяем провод и снимаем контакт;
- теперь нужно будет взять ключ на 24;
- отворачиваем им гайку, которая фиксирует рулевое колесо (делать это надо не полностью, оставляя гайку насаженной на вал);
- снимаем руль, потянув его на себя.
Примечание. Рулевое колесо нужно снимать не рывком, а покачиванием левой и правой стороны и одновременно вытаскивая деталь к себе. Гайка же не снимается до конца из-за того, что руль может выйти из вала резко, таким образом, травмируя лицо. После снятия руля со шлицев, гайка полностью отворачивается.
Совет. Если руль одному снять не удается, нужно воспользоваться помощью ассистента, который будет тянуть руль вверх, в то время как ремонтник будет наносить удары по валу через выколотку.
- узел подрулевых переключателей демонтируем;
- вынимаем также выключатель зажигания;
- берем ключ на 13 и отворачиваем болт, крепящий эластичную муфту (находится под педалями);
- отворачиваем болты, фиксирующие вал рулевого управления спереди.
Примечание. Данные крепления фиксируются болтами со срезными головками, что исключает возможность стандартного откручивания. Для этого нужно наносить удары зубилом в тангенциальном направлении.
- теперь отворачиваем гайки, фиксирующие рулевое управление сзади, используя ключ на 13;
- демонтируем .
Замена рулевого редуктора на ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106
Добро пожаловать! Рулевой редуктор – это неотъемлемая часть любого автомобиля, потому что только благодаря этой вещи усилия от прокручивание руля передаётся на колёса. Но как и любой другой агрегат, рулевой редуктор со временем изнашивается в связи с чем появляется необходимость в его замене. А с подробной инструкцией по замене рулевого редуктора, вы можете ознакомится ниже.
Примечание! Чтобы заменить редуктор, обязательно нужно взять комплект инструментов для его снятия и установки, в комплект инструментов должны входить: Основной набор гаечных ключей, а так же пассатижи и придётся купить специальный съемник для выпрессовки пальцев шаровых опор иначе без него снятие рулевого редуктора будет затруднено!
Краткое содержание:
Где находится рулевой редуктор? Он располагается в подкапотном пространстве автомобиля, поэтому после открывания капота его сразу же можно будет увидеть, но чтобы приблизительно ориентироваться то чуть выше редуктора стоит главный тормозной цилиндр, а сам редуктор на фото указан стрелкой.
Когда нужно менять рулевой редуктор? При его поломке сразу же теряется контроль над автомобилем, проще говоря управление попросту отказывает. Но как же понять приближающуюся поломку редуктора? На этот вопрос мы и ответим!
К первым признакам износа редуктора относятся:
- Появление различного рода звуков или так называемых скрипов в рулевом редукторе, которые особенно слышны при повороте руля.
- А так же к более серьёзным дефектам редуктора, относится появление большого люфта при повороте рулевого колеса в нужную сторону.
Примечание! Но люфт так же может быть вызван ослабшим креплением регулировочного винта, который лечится просто напросто подтягиваем этого винта до нужного момента. (О том как подтянуть регулировочный винт, см. в статье: «Регулировка люфта рулевого колеса») Если регулировка винта не даст результатов, то скорее всего вам придётся заменить рулевой редуктор целиком!
