Центральный замок ваз 2110 схема. Установка и ремонт центрального замка на ваз десятой модели

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка.

Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

• Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
• После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
• Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
• Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок.

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

В случае поломки самого активатора, требуется заменить электропривод на новый и провести его замену. Обратите внимание на тот, факт, что привод должен иметь пять проводов различных расцветок.

Не работает

Не работать моторчик центрального замка может по ряду причин: Произошел обрыв обмотки около одного из полюсов.

Если напряжение питания подается более одной секунды, то коллектор будет разогреваться и уже после окончании движения горячий коллектор приводит к расплавлению пластмассы под его пластинами. Т.к. щетки подпружинены, то они начинают соединяться выдавливая расплавленную пластмассу и когда щетки соединятся, то сгорает предохранитель питания центрального замка (после этого шток активатора перестает двигаться даже вручную). Часто причиной этому является дешевые сигнализации (например, не хватает времени работы ЦЗ для того что бы замок закрылся полностью) и холодное время года. Перегрев моторчика из-за постоянного открытия/закрытия в короткий период времени(30-40сек).

Износ пластин коллектора. В этом случае центральный замок срабатывает не всегда, а через раз. Смазка загустела, либо пластик выдавило из под пластин на верх из-за высокой длительности импульса, и коллектор перегрелся.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который работает от привода водительской двери ВАЗ-2112 работает следующим образом:

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей . Таким же образом происходит и их открытие.

Центральный замок – это система устройств, предназначенных для отпирания или запирания дверей автомобиля. Как правило, отпирание и запирание происходит с помощью дистанционного пульта, на котором, помимо запирания дверей, есть функция открывания багажника.

Кроме того, если пульт перестает работать, то можно вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, при запирании одной двери, закроются все остальные, облегчая работу водителю.

Если автомобиль по каким-либо причинам попадает в ДТП, то замки автоматически откроются, тем самым, облегчая покидание автомобиля, и создают доступ в салон спасателям.

ЦЗ на автомобилях десятого семейства

Основная функция устройства ясна из названия: с его помощью происходит отпирание и запирание всех замков дверей автомобиля одновременно. Эксплуатация этого девайса может осуществляться как совместно с автосигнализацией, так и без нее. Основа устройства — это блок центрального замка ВАЗ-2110, представляющий собой небольшую схему, в составе которой несколько полупроводниковых элементов и электромагнитные реле. Вместо последних могут использоваться не реле, а транзисторные силовые ключи.

Невзирая на все плюсы центрального управления замками, не стоит доверять ему полностью, особенно если за ним наблюдались определенные грешки. При незначительных сбоях может не запираться один или несколько замков до конца. Причиной тому может служить нарушение работы электромотора, редуктора, входящего в его состав, либо же системы управления. Для проведения даже мелких ремонтных работ необходимо знать устройство и принцип работы центрального замка.

Схема и принцип работы центрального замка

В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Они представляют собой переключатели очень малых размеров и концевые выключатели, а также активаторы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на управляющий блок. Переключатели же, управляют положением детали, которая должна выполнять запирание замка.

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Видео — Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Схема реле и предохранителей ВАЗ 2110

Что касается предохранителей, то их 20:

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

• Реле электромотора вентилятора;
• Реле зажигания;
• Реле электромотора насоса подачи топлива;
• Предохранитель ЭБУ мотора и модуля зажигания;
• Предохранитель электронных элементов системы подачи топлива;
• Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

Схема соединений монтажного блока

Нумерация штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Таблица цепей, защищенных плавкими предохранителями на ваз 2110

В таблице представлены все цепи, находящимися в основном монтажном блоке.

Дополнительная опция – стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Впрочем, в моделях ВАЗ 2109, лишенных этого достоинства, не составляет никакого труда его поставить.

Основным предназначениям центрального замка ВАЗ 2109 является автоматическое открытие и закрытие всех дверей автомобиля одновременно. Управления центральным замком может происходить с помощью пульта сигнализации, который взаимодействует с системой, а также при помощи ключа. Состоит механизм центрального замка из нескольких датчиков, которые расположены в конвертах дверей, и автоматических выключателей. Вся эта система связана между собой и закольцована с электропитанием автомобиля.

Установка центрального замка – апгрейд автомобиля

Если вас заинтересовало такое приспособление, можно произвести его установку самостоятельно в домашних условиях. Купить центральный замок для ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, поэтому подойдет замок и от других автомобилей ВАЗ. Для установки, кроме замка, нужно будет несколько отверток и ключей, а также желание и терпение.

Перед началом работ нужно отсоединить клеммы от аккумулятора автомобиля, так как установка замка требует действий с подключением электропитания. После этого можно приступать к снятию карт с обшивкой. В процессе снятие защелки, на которых они держатся, могут сломаться, поэтому приготовьте новые заранее.

Далее нужно правильно подобрать место для . Стоит учесть особенность перемещения механизма стекла. В редких случаях вам может понадобиться докупить крепления для конверта автомобиля. Крепится центральный замок на саморезы и болты с гайками. В основном на заводе предусмотрено место для установки замка, также имеются специальные электрические фишки для его подключения.

Если же в конверте вашего ВАЗ 2109 нету таких фишек, тогда нужно будет протянуть проводку до блока управления бортовым компьютером. Находится он внутри салона автомобиля под шахтой печки. Правильно подключить электропитание у вас не составит труда, потому как все фишки универсальные. Аналогичную процедуру по установке нужно проделать и с остальными картами автомобиля. Проводку из замков задних дверей лучше всего пустить по порогам автомобиля.

После установки механизма центрального замка убедитесь, что все двери работают правильно. Очень важно, чтобы штанги замка двигались свободно и не препятствовали открытию ручки основного замка, а также опусканию стекла автомобиля.

Во время установки все металлические соединения необходимо смазать. И только после этого приступайте к обратной сборке карт с обшивкой.

Замена замка зажигания на ВАЗ 2114 и 2115. Работы на вечерок

• Набор ключей. В него должны входить, как обычные ключи, так и головки;
• Крестовая и шлицевая отвертки;
• Пассатижи;
• Тонкое зубило;
• Молоток.

• Начать следует со снятия руля. Для этого, шлицевой отверткой поддеваем и снимаем накладку с надписью Лада (в некоторых случаях Lada). Так вы получите доступ к 4 винтам, крепящим крышку руля. Откручиваем все винты, и снимаем крышку;
• Слегка откручиваем гайку, крепящую рулевое колесо. Не стоите сразу откручивать полностью;
• Срываем руль со шлицов. При этом, к нему нужно приложить достаточно большое усилие. Чтобы, не получить повреждения, оставляется в качестве ограничителя не до конца открученная гайка;
• Далее, следует полностью открутить гайку, и снять руль с машины;
• С рулевой колонки крестовой отверткой снимается кожух из пластика;
• От замка зажигания отсоединяется колодка и провода;

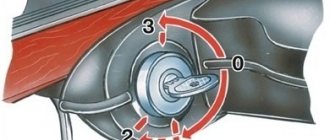

• Ключ поворачиваем в положение I, это выведет блокиратор из паза, и никаких проблем при снятии узла у вас не возникнет;
• Для снятия замка зажигания, нужно открутить болтики, которые его крепят. Тут возникает небольшая сложность. Для большей надежности и безопасности головки болтов при установке замка обламываются. Чтобы выкрутить их, необходимо воспользоваться тонким зубилом. Его надставляют на шляпку болта и, нанося легкие удары молотком, откручиваем крепление. Как только удастся немного открутить болт, завершают работу с помощью пассатижей. Так же поступают и с остальными;
• Старый замок снимают. При желании его восстанавливают;
• Устанавливают на место новый или отремонтированный замок. При этом, обязательно убедитесь в правильном положении язычка, блокирующего руль. Перед установкой его следует утопить в паз замка;
• Закрутите винты, крепящие замок. Их головки устроены, как своеобразные динамометрические ключи. Как только затяжка достигает необходимого момента, то головка просто обламывается. Таким образом, болты одноразовые. Продаются они обычно вместе с замком или в отдельных ремкомплектах;
• Подключается к контактной группе колодка с проводами;
• Устанавливаются на место все снятые детали.

AutoFlit.ru

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Основной причиной поломки в механизме центрального замка является устройство, которое называют активатором.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Причина неисправности центрального замка ВАЗ 2110

Как же быстро человек привыкает ко всему хорошему. Казалось бы, центральный замок

, такая мелочь, а до чего…

Работа реле центрального замка ВАЗ 2110

Данное реле можно использовать в любых автомобилях, плюсы простота установки, а так же дешевизна компонентов.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Что же из себя представляет центральный замок на ВАЗ 2110

Задача подобного рода устройства — централизованное управление автоматическим механизмом открывания и закрывания сразу всех дверей в автомобиле. Это особенно удобно для работы совместно с системой сигнализации и при эксплуатации авто в целом. Тем не менее, надежность срабатывания системы ЦЗ в обязательном порядке стоит всякий раз проверить, пошевелив ручки всех четырех дверей прежде чем уйти надолго по своим делам, поскольку исполнительный привод часто может давать сбой и одна из дверей, возможно, останется незакрытой.

Конструктивно центральный замок ВАЗ 2110 состоит из следующих элементов:

• электронного транзисторного блока управления;
• исполнительных механизмов моторедуктора, также известных как активаторы (по одному на каждую дверь);
• концевого переключателя, определяющего текущее состояние двери (открыта либо закрыта);
• электропроводки и прочих монтажные элементов.

Неисправности

None

Всем доброго времени суток.В прошлой записи я спрашивал у вас помощи и совета по ремонту центрального замка. Всем спасибо за комментарии и отзывчивость.Сегодня в данном посте я расскажу, как решилась эта проблема.Итак, изначально проблема была в том, что машина ставилась на охрану, но замки не закрывались. Так же не закрывались и ручным нажатием.Решено было все разбирать и смотреть.При разборе выяснил, что в водительской двери стоит обычный двухпроводный актуатор, вместо необходимого 5-ти-контактного. Остальные три контакта уходили к самому замку, это провода на концевик положений открыто/закрыто.

Полный размерВот такой вот актуатор

Полный размерВот проводка к ЦЗ, красный и желтый — это на актуатор, на них попеременно приходит сигнал в зависимости от положения концевика, черный провод это масса, а белый и коричневый как раз передают сигнал о положении замка

Ну вроде на этом этапе все работает. Принудительно подал на актуатор.
кратковременно
+12В, кратковременно, иначе будет перегрузка и он либо сгорит, либо щетки замкнутся. Он дергается, значит живой. Полез дальше искать причину.

Подумал, что провода могли перетереться в том месте, где заходят в дверь. Вытащил пучок, и не зря. У некоторых проводов была нарушена изоляция — исправил изолентой.

Полный размерЕсли присмотреться, то видно оголенные жилы.

Идем дальше, вычитал, что есть блок управления центральным замком. Нужно теперь его найти. Вскрыл обшивку пола, чтобы там посмотреть, куда уходит пучок.

В итоге нашел конец под печкой со стороны водителя разъем и на нем схему, перемотанную изолентой. Уже тогда я чувствовал, что наверно в ней проблема, но по незнанию, продолжил поиски далее.

Полный размерВот он старый блок ЦЗКак видим, сюда приходит 6 проводов. Розовый 12В, черный масса, белый, коричневый, желтый, красный — их я описывал выше.Вот вся подробная схема проводки, цвета у меня совпадали.

Полный размерСхема центрального замка ВАЗ 2110, актуальна для ВАЗ 2111 и ВАЗ 2112В итоге я понял, что все сигналы доходят до этого блока, питание на него есть — а на выходе ничего нет. Значит все таки он мертв.Поездив по магазинам, везде предлагали мне 8-ми контактный блок, и лишь в четвертом мне улыбнулась удача и был куплен оригинальный 6-контактный блок центрального замка ваз 2110.Тут же установлен на свое место, с замиранием сердца жму сигналку — и ура! закрылось, открылось. Все как надо!

Полный размерСтарый и новый блоки ЦЗ

Полный размерРазъемы старого и нового идентичныНу и раз разобрал уже мноого всего, заодно подтянул все массы.Еще нашел две свободные фишки двухконтактные там же в ногах водителя под печкой. Может знает кто, для чего они.

Полный размерВот вдалеке они, желтый и зеленый, и фиолетовый и зеленый, что за фишки, подскажите)

Всем известная система, называющаяся центральным замком, как правило, устанавливается не на всех автомобилях ВАЗ-2110. Центральный замок нужен для того, чтобы одновременно блокировать все двери автомобиля. Такая система является очень удобной для владельца авто. При помощи одного ключа можно управлять всеми дверьми. Но, к сожалению, и такая система имеет свойство ломаться. С этим сталкиваются большое количество авто владельцев ВАЗ-2110. Есть несколько причин, по которым центральный замок может перестать работать либо функционировать неправильно:

1. Подача длинных или частых импульсов управления открытием или закрытием дверей.
2. Неисправность предохранителя ЦЗ.
3. Окислился штекерный разъем.
4. Неисправность блока управления центрального замка.

Итак, чтобы разобраться, в чем причина неисправности центрального замка, нужно для начала знать, из чего же он состоит:

• электронный транзисторный блок управления;
• исполнительные механизмы моторедуктора (активатор);
• концевые переключатели;
• электропроводки.

Почему неправильно работает центральный замок на ВАЗ 2110

Проблема неправильной работы исполнительного механизма совсем не редкость для автомобилей отечественного автопрома. Не смотря на то, что есть целый ряд причин выхода из строя деталей механизма, принцип действия автоматической системы закрывания дверей достаточно прост, а неисправности весьма типичны в своей общей массе. А это значит, что разобраться с ними по силам любому автомобилисту.

Вам вовсе не надо хвататься за голову и бежать в мастерскую в поисках квалифицированного специалиста. Благодаря нижеизложенным рекомендациям по диагностике, вы и сами с большой вероятностью можете им стать. Если вы, все же, по каким-то причинам не хотите марать руки — по крайней мере, вам больше никто не посмеет “ездить по ушам”. А это, согласитесь, тоже много стоит.

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Проблема в работе электросхемы центрального замка на автомобилях ВАЗ

Первая из возможных проблем плавно вытекает из вышеупомянутых в предыдущем разделе. Перегрузка в работе активаторов приводит к повышению рабочего тока в питающей цепи выше номинального значения. В результате перегорает предохранитель и центральный замок ВАЗ 2110 просто “умирает”.

Именно с проверки предохранителя начинают диагностику неисправностей центрального замка. Кстати, находится он в весьма специфическом месте и найти его сразу непросто даже зная, где искать. Для того, чтобы добраться до него, вам понадобится откинуть центральную панель с предохранителями и в открывшейся за ней нише покопаться в целом жгуте электропроводки. Нужный вам “товарищ” упакован в специальный стаканчик из пластмассы и подключен в разрыве розового провода.

Еще одной весьма частой и очевидной проблемой оказывается штекерный разъем ЦЗ. Расположен он в максимально неблагоприятном для этого месте в корпусе салона, под ковриком для ног. Туда неизбежно попадает большое количество влаги и грязи. Электрические контакты интенсивно окисляются. В результате этого в месте подключения штекерного разъема непроизвольно происходит разрыв цепи питания.

Проблема в работе блока управления центрального замка ВАЗ-2110

Электроника, конечно, штука надежная. Современные модули управления ЦЗ ВАЗ 2110 собраны по транзисторной схеме управления. Это исключает их механический износ. Срок годности ключевых компонентов измеряется десятками лет. Находится блок управления под пластиковой крышкой торпеды по правую сторону от водительского сидения.

Тем не менее, силовые транзисторы отлично могут выходит из строя при перегрузке активаторов и коротком замыкании коллектора. Может даже случиться так, что сигнал от блока управления будет постоянно поступать на привод замка, если транзистор пробит. Иначе же он будет просто не включаться.

Проверяется блок управления предельно просто. Напряжение с отрицательной клеммы АКБ, либо напрямую с питающего блок управления розового провода, подается на контакты моторедуктора (активатора) последовательно на красный и желтый проводники. Все вышеупомянутые контакты можно найти непосредственно на восьмиштекерном разъеме блока управления.

Электроника блока управления

Состоит схема центрального замка ВАЗ-2110 из полупроводников и электромагнитных реле. Но последние используются далеко не во всех моделях ЦЗ. Ведь намного эффективнее использовать транзисторные ключи, они работают по принципу реле, но нет никаких физических нагрузок. Как следствие — механический износ полностью исключен. Но шанс пробоя полупроводниковых элементов все же присутствует.

В случае наличия пробоя ЦЗ на десятке будет либо постоянно приводиться в движение, либо вовсе перестанет отзываться на действия. Для проверки работоспособности блока управления необходимо подключить попеременно к желтому и красному проводам моторедуктора водительской двери. Желательно непосредственно на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно причину искать в других компонентах.
