Датчик включения вентилятора ваз 2107 инжектор: где находится, как проверить и заменить, инструкции с фото и видео

Я научу вас как правильно выбирать датчики это очень важнаяя тема! читать полностью

! Всем привет после установки кнопки на багажник заметил что температура двигателя растет и не спадает, хорошо что я вывел кнопку принудительного включения электро вентилятора, А то бы точно закипел. поездил так 3 дня и решил взяться его поменять. По своему опыту я знаю что датчики включения вентилятора очень плохие и некачественные, включаются и отключаются вообще не правильно. Полгода назад я купил датчик на темературу 95-90( естественно первая цифра обозначает при какой температуре включится электро-вентилятор, а последняя выключится)Ну вот я взял такой датчик и поменяол включился на нормальном положении стрелки на приборной панели где-то 95 градусов почти как мой старый датчик(92), ну вот охлаждает работает, а все не отключается, заглушил машину, прошло 2 минуты, а он все чешет, опустил руку к нижней части радиатора он уже остыл полностью и уже холодный, а он еще и не выключается падла! поехал в магазин кто мне это продал и говорю «так и так, пойдем посмотришь» убедился что датчик неисправен:( А хозяин этого магазина держит тех.обслуживающий центр.Продавец мне сказал что мол нужно было менять на этом тех центре мол это не гарантийный случай(я про себя подумал «пошли вы на куй! товарисч продавеЦ… отдать 1000 рублей за то, чтобы ключом на 32 мне открутили этот датчик?

Так вот разозлился я и поехал на базар и купил спиртовой термометр(градусник) который доходит до 100 градусов по цельсию, купил в магазине 3 других датчика разных производителей с температурой у двоих 95-90 а у третьего 98-92( ваз 2109-14) привез все домой взял кастрюлю прибор электрика, 2 проводка по 40-50 см к ним клеммы градусник и стал варить:).

В кастрюлю поставил туда сетку и налил воды до уровня чтобы датчик полностью с резьбой ушел в воду.

к проводам прижал клеммы и присоединил к прибору включенный на звуковой режим т. е, когда контакты смыкаются он начинает пищать а при размыкании я думаю вы догадаетесь:) поставил кастрюлю на газ положив в нее градусник(зафиксировав скотчем или изолентой) и датчик.

Как температура дошла до 80 градусов газ ставим положение газа на самое минимальное.

и включаем прибор электрика на звуковой сигнал и ждем когда запищит(значит контакты сомкнулись и вентилятор включился) первый датчик включился как положено при 95, выключаем газ и пусть остывает
ВАЖНО
чтобы вода нагревалась очень медленно и остывала тоже также, что бы датчик плавно принял ту температуру которая и на градусник, иначе вы точно никогда не определите!, вот разомкнулись контакты при 80(перестал пищать) это большая разница выбраковываем его!

Стал испытывать второй 98-92. он вообще не включился когда температура пошла выше 101 градуса (кипение)… тоже выбраковал. Вот тут подумал а дай я свой стары датчик попробую 92-87: включился при 95,а выключился при 92 хотя разница между включение и выключением должна быть до 5 грудусов + — 1 самое то:) поставил его и ездил всю зиму. После как все поставил на место поехал и сдал все датчики которые покупал, и подъехал к хозяину тех. центра поговорив с ним, он вежливо принял свой датчик обратно как брак, вернув деньги.

Назначение датчика включения вентилятора ВАЗ 2107

О назначении датчика нетрудно догадаться из его названия. Это устройство отвечает за своевременное включение вентилятора, обдувающего главный охлаждающий радиатор.

Датчики вентиляторов ВАЗ 2107 имеют монолитный корпус и малые размеры

Дополнительный обдув требуется тогда, когда антифриз в радиаторе нагревается до температуры выше 90°C и мотор перестаёт нормально охлаждаться. Как правило, это происходит в тёплое время года при езде по городу или по просёлочным дорогам.

Где располагается и температура включения

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С0, поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Работа электровентилятора охлаждения

Конструкция системы охлаждения “классики” не предусматривает постоянной работы вентилятора. Он должен включаться лишь после достижения определенной температуры охлаждающей жидкости,более подробно мы обсуждали это в этой статье. Датчик включения вентилятора ВАЗ 2107 инжектор установлен в радиаторе. Поэтому вентилятор включается после того, как с задачей охлаждения перестанет справляться сам радиатор. Реализовано это следующим образом:

После нагрева антифриза в “малом круге” охлаждения открывается термостат.
Охлаждающая жидкость циркулирует по “большому кругу” через радиатор, что обеспечивает эффективный теплообмен с окружающей средой.
Если радиатор не “справился” с охлаждением, контакты датчика вентилятора замыкаются и он начинает интенсивно гнать воздушный поток через радиатор, усиливая теплообмен.

Если датчик выходит из строя, при перегреве вентилятор включается и охлаждающая жидкость может закипеть.

Для карбюраторных систем

На дорогах эксплуатируется еще множество машин ВАЗ 2107 с карбюраторной подачей топливной смеси. Как и в инжекторе, охлаждение двигателя происходит благодаря радиатору и вентилятору, только регулирование процесса осуществляется датчиком вентилятора.

Место нахождения и принцип действия

На старых автомобилях начинается дополнительное охлаждение при достижении тосола определенной температуры, обычно 92 °С (есть различия для отдельных датчиков). Карбюраторные системы снабжены 2 датчиками ОЖ — один на регулирование работы вентилятора, а второй отправляет показания на панель приборов водителя.

Инжекторные моторы

Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

Электронный блок управления.
Датчик температуры охлаждающей жидкости.
Электромагнитное реле.

Причина, по которой может не срабатывать (или же часто слишком включаться) электровентилятор, кроется в одном из этих узлов. Конечно, двигатель включается чересчур часто в том случае, если соты радиатора снаружи или изнутри сильно загрязнены, если имеются воздушные пробки. А вот не включается он по причине наличия поломок в системе управления.

Итак, вам нужно для диагностики найти датчик температуры. Расположен он в одном из патрубков системы охлаждения двигателя ВАЗ 2107. Если посмотреть сверху на мотор, то его вы найдете под патрубком, который соединяет топливную рампу с дроссельной заслонкой. Чтобы проверить его, нужно отключить клемму и провести замер сопротивления между центральным выводом и массой. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если же температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.

Если сопротивления нет, либо оно значительно отличается от приведенных выше значений, то явно имеется неисправность датчика, ремонтировать его невозможно. Цена нового составит примерно 100-200 рублей (в зависимости от аппетита продавца). Но если исправен датчик, а электровентилятор не срабатывает, то нужно проверить его электродвигатель и реле включения. Если неполадок не обнаружено, проводите диагностику электропроводки.

Если и это не дало результата, вам потребуется помощь грамотного автоэлектрика. Скорее всего, сбилась прошивка или сгорела часть схемы электронного блока управления. Если больше никаких неприятностей нет, то вместо дорогостоящей замены ЭБУ окажется проще поставить датчик включения электровентилятора, благо в радиаторах место для его установки имеется.

Пожалуй, на этом поиск неисправностей можно завершить. Именно такого алгоритма будет достаточно, чтобы провести ремонт системы охлаждения. В том же случае, если не представляется возможным заменить реле или датчик, например, просто подключите электровентилятор к аккумуляторной батарее. Только после остановки обязательно отключайте его.

Как снятьпоставить новый датчик

После покупки и проверки контроллера нужно сделать следующее:

Скинуть клемму «минус» с аккумулятора;
Снимаем крышку распределительного бачка охлаждения и пробку с радиатора;
Подставляем емкость, отворачиваем краник на радиаторе и сливаем тосол;
Сняв провода с датчика, ключом на 30 выворачиваем датчик за большую латунную гайку;
Далее датчик снимается. Будьте внимательны, не уроните медное уплотнительное колечко на датчике.

После этого производится замена датчика на новый. При установке не забудьте перед тем, как завернуть датчик, промазать слоем высокотемпературного герметика соприкасающиеся места датчика и радиатора. Делать это нужно насухую. Такая схема действий позволяет избежать утечки тосола.

Теперь нужно завернуть пробку на радиаторе, залить собранный тосол, и, набросив минусовую клемму на АКБ, проверить работу датчика и вентилятора. Не забудьте продавить воздушные пробки в магистралях охлаждения ВАЗ 2107.

Все, можно отправляться в путь! Вентилятор будет работать.

Всем привет сегодня хочется поговорить о том, почему не работает вентилятор на автомобиле ВАЗ 2107. Как вы уже, наверное, знаете, что на автомобили ВАЗ 2107 устанавливались два вида двигателей карбюратор и инжектор. Поэтому цепи подачи напряжения на двигатель вентилятора охлаждения будут отличаться. На инжекторном двигателе ВАЗ 2107 ,двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому первым делом при поиске неисправности начинают со снятия разъёма с датчика. Если сам вентилятор рабочий, то он должен заработать. Вставив в клеммы разъёма нагрузку в виде лампочки, он должен остановиться. Данным приёмом вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому в случае необходимости датчик придется заменить.

Что не так с вентилятором?

Заподозрив в перегреве неисправный вентилятор радиатора охлаждения, первым делом проверьте его на работоспособность. Сделать это совсем несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора. Не перепутайте при этом полярность!

Если не работает вентилятор при прямом подключении – причину нужно искать в электроприводе. Если же электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшую проверку следует проводить по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Проверить его самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить аналогичное устройство из соседнего гнезда или другого автомобиля и вставить его в соответствующий разъем. Заработал – причина установлена, не работает вентилятор – идем дальше.

С проверкой предохранителя никаких проблем не возникнет. Находим нужную вставку в монтажном блоке, проверяем ее обычным тестером или самодельным пробником, выполненным из двух проводов и лампы, и результат налицо. При необходимости меняем предохранитель и продолжаем движение. Но если и на этот раз мы с вами ошиблись, проблему нужно искать в датчике включения вентилятора.

Проверка работоспособности вентиляторного датчика ВАЗ 2107

Чтобы проверить исправность датчика включения вентилятора на ВАЗ 2107, потребуются следующие вещи:

ёмкость для кипячения воды;
термометр;
бытовой кипятильник;
снятый с машины датчик включения вентилятора;
бытовой мультиметр.

Последовательность проверки датчика

Последовательность проверки датчика заключается в следующем:

В подготовленную ёмкость наливается вода.
Резьбовая часть датчика погружается в воду, а его контакты — подключаются к контактам мультиметра, настроенного на проверку электрического сопротивления.
Теперь в воду погружаются термометр и кипятильник.
Кипятильник включается в сеть, вода начинает нагреваться. Температура нагрева отслеживается по термометру.
Датчик ВАЗ 2107 погружён в ёмкость с водой и подключён к мультиметру
Когда температура воды достигнет 95 градусов, сопротивление датчика должно исчезнуть (это будет видно на дисплее мультиметра).
Если при вышеуказанной температуре воды сопротивление пропало, датчик включения вентилятора считается исправным.
Если датчик сохраняет сопротивление при нагреве выше 95 градусов, он неисправен и подлежит замене.

Видео: проверка исправности вентиляторного датчика ВАЗ 2107

https://youtube.com/watch?v=FQ79qkRlLGs

Видео «Наглядная диагностика и замена ДВ своими силами»

Более подробно процедура диагностики и замены датчика включения вентилятора на отечественных «семерках» и других классических ВАЗах приведена на видео ниже (автор видео — Ремонт Двигателя! И интересное!).

На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя. Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.

И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включениявыключения вентилятора.

Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Загрузка …

Принудительное включение вентилятора

Если датчик вентилятора Ваз 2107 сломан, вполне можно ехать по хорошей дороге, не замечая этого. Но стоит съехать на проселок или попасть в городские пробки, двигатель начнет перегреваться. Замена датчика вентилятора не представляет большой сложности, но требует слива охлаждающей жидкости. Даже если под рукой окажется запасной датчик, заменить его в дороге проблематично. Выйти из ситуации можно проще.

Необходимо проделать следующие операции:

отключить “массу”;
снять два провода с выводов датчика и соединить (“закоротить”) их;
изолировать оголенные контакты соединенных проводов;
подключить “массу”.

В этом случае вентилятор будет работать непрерывно. Чтобы выключить его, придется отключать массу и разъединять контакты.

Если вы уже испытывали проблемы в дороге с датчиком вентилятора, можно установить на автомобиле цепь принудительного включения вентилятора, работающую параллельно датчику. Для этого достаточно подключить к клеммам, идущим к контактам датчика, пару проводов и протянуть их в салон двигателя. На приборной панели установить отдельную кнопку (тумблер) и подключить к ней провода так, чтоб иметь возможность замыкать их при необходимости.

В этом случае при неисправностях датчика не будет необходимости лезть под капот, чтобы принудительно запустить вентилятор.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Неисправности, связанные с датчиком вентилятора ВАЗ 2107

Существует ряд наиболее распространённых проблем, из-за которых вентилятор на ВАЗ 2107 может не включиться в нужный момент, что приведёт к перегреву двигателя. Вот они:

датчик включения вентилятора перегорел. Чаще всего это происходит из-за резкого скачка напряжения в электросети машины, возникшего вследствие короткого замыкания. Электропроводка на ВАЗ 2107 никогда не отличалась долговечностью и надёжностью. Со временем она начинает трескаться и приходит в полную негодность, что и ведёт к замыканию;
перегорел предохранитель, отвечающий за вентилятор. Бывают ситуации, когда датчик вентилятора исправен, но вентилятор всё равно не включается. В этом случае необходимо заглянуть в предохранительный блок, находящийся под рулевой колонкой автомобиля и отыскать там предохранитель, отвечающий за работу вентилятора, вынуть его и осмотреть. Если он оплавлен и слегка почернел — причина неисправности найдена.
Стрелкой 1 показано расположение предохранителя вентилятора ВАЗ 2107. Стрелкой 2 показано расположение вентиляторного реле

Работы по демонтажу

Операции выполнять в строгой последовательности:

Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
Сливаем из системы охлаждающую жидкость;
Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
Отсоединяем корпус воздушного фильтра;
Демонтируем карбюратор;
Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
Снимаем впускной коллектор;

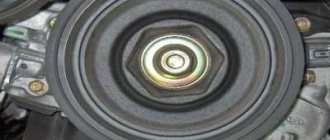

Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
Снимаем вентилятор радиатора.
