Контактная группа замка зажигания ваз 2109 карбюратор

Данные замки часто приходят в негодность по электрической части из-за двух причин. Контакты как могут отсутствовать в определенном положении ключа, так и присутствовать не на своем месте.

В первом случае машина не заведется или будет невозможна работа отдельных потребителей. А во втором случае замок может начать плавиться, дымиться, при этом будет иметь специфичный запах. Эти проблемы характерны и для контактной группы замка зажигания ВАЗ-2109. Погрешности в работе замка зажигания в данном автомобиле являются очень распространенной проблемой.

Всем владельцам этого автомобиля необходимо знать, что собой представляют схема и возможные нарушения в работе данного замка.Ведь в случае поломки при знании этих вещей вы сможете самостоятельно устранить проблему.

Первым делом следует отметить, что существуют замки зажигания старого образца – с реле, четырьмя положениями, которые имеют длинный ключ. И нового образца – без реле, с тремя положениями (короткий ключ).

При любой из неисправностей вполне может помочь ремонт замка, однако, если и он не исправит ситуации, то потребуется полноценная замена устройства или его контактной группы в зависимости от проблемы.

Однако прежде, чем предпринимать какие-либо меры, следует убедиться в том, что замок зажигания действительно неисправен. Проверить правильность и корректность работы замка можно при помощи схем подключения проводов, которые в зависимости от различных положений ключа показывают, между какими контактами происходит замыкание.

Несмотря на то, сломан замок зажигания или сгорела его контактная группа, мы в любом случае вскрываем замок.

Итак, чтобы заменить замок, следует произвести следующие действия:

Необходимо снять кожух рулевого колеса путем откручивания шурупов, которые соединяют верхнюю и нижнюю части колеса. При снятии защиты мы получаем доступ к самому замку и подрулевым переключателям.

Снять облицовку из пластмассы, открутив ее с помощью отвертки.

Снять контактную группу.

Далее нужно открутить механическую часть замка, которая прикреплена к рулевому колесу.

Установить новый замок, соблюдая все эти действия в обратном порядке.

Даже учитывая, что можно и отремонтировать замок, лучше все же, если есть такая возможность поменять его. Очень важно при этом позаботиться о том, чтобы новый замок был действительно качественным.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
по команде водителя включает стартер для запуска силовой установки и выключает его;
отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
защищает автомобиль от угона путем фиксации рулевого вала.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

« » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
«I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
«II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
«III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

«50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
«15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
«30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
«INT» – наружное освещение и световая сигнализация (двойной черный провод).

Замена зажигания и проверка

Чтобы заменить замок зажигания, нужно все действия выполнять в определенной последовательности:

Перед выполнением замены необходимо снять минусовую клемму с аккумулятора.
Снимите кожух рулевой колонки и два переключателя, расположенных под рулем.
После этого нужно вставить ключ в замок зажигания и установить в нулевое положение. Это необходимо для того, чтобы произошло отключения противоугонного устройства.
Далее открутите 4 болта, на которых держится замок зажигания. Если установлены болты со срезанной головкой, следует сбить их с помощью молотка и зубила.
После откручивания (сбивания) болтов, достаньте их из отверстий, воспользовавшись плоскогубцами.
С левой стороны уберите скобу, а потом с правой – снимайте замок зажигания.
Потом разъедините колодку проводов с электрическим разъемом.
Заберитесь под приборную панель, там отсоедините разъемы замка зажигания от реле.

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

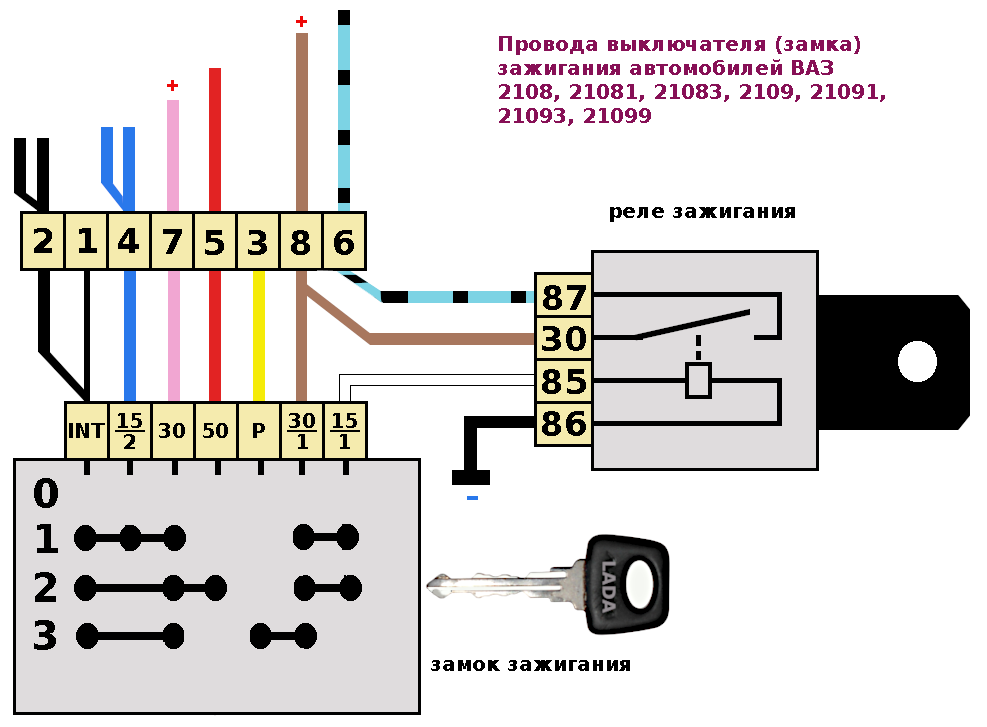

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

приходит +12В вположении I, II, III (стоянка)
приходит +12В вположении I, II, III (стоянка)
приходит +12В вположении III (стоянка)
положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
положение I, уходит +12В на стартер (контакт 50);
положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В от АКБ (контакт 30);
приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

приходит +12В постоянно
приходит +12В постоянно
приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
положение I, уходит +12В на стартер (контакт 50);
приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В от АКБ (контакт 30);
приходит +12В постоянно.

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера :

К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Распиновка замка ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Распиновка замка зажигания ВАЗ-2110:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

Замена личинки замка или контактной группы

Необходимость создавать полную подмену замка зажигания ВАЗ 2108 может появиться только в случае вышеперечисленных заморочек, если же предпосылкой неисправности является какая-то из его деталей, то имеет смысл произвести частичный ремонт замка зажигания. Двигатель ваз 2109 инжектор: 21083, 21093, 21099. поломки двигателя Ситроен Замена ремня. Например, нередки случаи когда ключ зажигания начинает плохо проворачиваться в замочной скважине, убрать неисправность можно методом подмены личинки замка зажигания. Замена ремня ГРМ ВАЗ 2109 (инжектор, карбюратор): видео. Для того чтоб выполнить таковой ремонт, довольно владеть наименьшим набором инструментов и познаний. Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107? Замена замка из личинки замка лишь в. На самом деле замена троса сцепления на ВАЗ на ВАЗ 2109 Замена тросика. Из инструмента будет нужно только отвертка и молоток.

Как поменять распредвал написано тут

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

Устройство замка зажигания в ВАЗ 21099

В «Руководстве по ремонту автомобилей ВАЗ 2108-99» замок зажигания именуется выключателем. Название это не совсем точное, так как этот узел представляет собой именно замочный механизм, приводимый в действие поворотом ключа.

Помимо функции размыкания основных цепей электрооборудования, замок выполняет также роль противоугонного устройства, блокирующего вал рулевого колеса.

На ВАЗ 21099 замки выпускались двух видов – старого и нового образцов. Замок зажигания старого образца устанавливался на карбюраторные автомобили и отличался от нового по таким признакам:

наличием разъёма для реле зажигания в жгуте проводов;
более длинным ключом;
имел 4, а не 3 фиксированных положения ключа.

Различия эти практически никак не повлияли на порядок проведения работ по снятию, проверке и ремонту замка зажигания карбюраторного или инжекторного ВАЗ 21099, так как изделия имеют схожее устройство.

Характер неисправностей также не изменился – основными причинами отказов работы являются механические повреждения деталей и разрушение или пригорание подвижных электрических контактов.

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Главным назначением замка изначально была защита машины от угона, однако:

Сегодня, как видно из практики, чтобы завести и угнать автомобиль, угонщикам совсем не обязательно наличие ключа, либо его дубликата
Выражаясь понятнее, защита из замка раньше оправдывала себя, а сегодня она — «так себе»
Оснащенные современными технологиями и приборами продвинутые угонщики способны всего за несколько секунд взломать электронную защиту самых современных противоугонных систем
А уж на ваз 2109 личинка замка либо сам замок ваз 2109, либо его отечественный аналог вообще можно назвать развлечением для начинающих
На самом деле, замок зажигания является обыкновенным прерывателем, который при повороте ключа размыкает либо замыкает определенную группу контактов
Появление неисправности замка зажигания увеличивает вероятность угона транспорта в несколько раз, кроме этого создает большие неприятности вам и, по закону подлости, в момент совершенно неподходящий для этого
Устройство любого выключателя зажигания сходно, оно состоит из замка и его контактной группы
А контактная группа представляет собой две отдельных пластины, неподвижную и подвижную
Подвижная пластина двигается при повороте ключа в замке и происходит замыкание контактов в нужной последовательности
Уже сейчас на всех отечественных автомобилях успешно применяются выключатели, имеющие одинаковую конструкцию и порядок замыкания контактов

Причины замены

Как правило, замена личинок замков ваз 2109 осуществляется в таких случаях:

Когда машину пытались угнать, и пострадала при этом личинка замка
Если хозяин автомобиля потерял свои ключи
Поломка личинки в процессе работы

Двигатель машины может не запускаться из-за плохого контакта. Проверить это совсем не трудно, для этого достаточно иметь под рукой омметр, либо мультитестер с функцией омметра и пять минут времени:

Отключаем «-» клемму от аккумулятора
Снимаем нижний кожух с рулевой колонки

Сняли кожух и разомкнули контакты

Отсоединяем контакты и проверяем сопротивление омметром
У исправных контактов должно быть минимальное (нулевое) сопротивление
Иначе вам необходима замена либо контактной группы, либо всего замка целиком

Замеряем сопротивление контактов при помощи омметра

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима замена замка зажигания.

Сердцевина ЗЗ ВАЗ 2109

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
Далее разъединяем хомуты, выводя их из зацепления.
Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
Отжав защелку, можно снимать крышку и контактную группу.
Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Проверить следует также блокировку рулевого колеса. Если руль не блокируется при полном обороте, нужно отрегулировать положение замка на колонке.

Контактная группа ЗЗ

Замена контактной группы замка зажигания ВАЗ сводится к демонтажу ЗЗ: схема снятия описана выше.

При выполнении процедуры следует соблюдать следующие рекомендации:

перед тем как отключить контакты, им желательно присвоить номера, это поможет избежать ошибок при подключении;
если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно вынуть его с помощью шила.

Зная, как устроен замок зажигания на ВАЗ 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею
Снять пластмассовый кожух, предварительно открутив винты его крепления.
Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Как работает реле зажигания ВАЗ 2109

Якорь перемещает еще и бендикс, а позже – шток, замыкающий контакты, которые замыкает АБ с электродвигателем стартера. Когда замыкаются контакты на вывод втягивающей обмотки, которая идет к выводу двигателя, подается плюс и ток перестает по ней проходить – магнитное поле пропадает, но якорь все равно остается во втянутом состоянии ппод действием магнитного поля удерживающей обмотки.

Якорь возвращается в исходное положение после пуска двигателя и отключения питания по действием пружины возврата, размыкая при этом контакты и выводя из зацепления бендикс. Контакты втягивабщего реле болты, которые закреплены в текстолитовой крышке и пластины прямоугольной или круглой формы, замыкающие болты при перемещении якоря.

Что собой представляет

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

Как и говорилось, замок зажигания — это очень важный элемент автомобиля Ваз 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

Замки зажигания встречаются разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле — четыре положения и длинный ключ.

Схема

Ниже представлена типичная схема замка зажигания на «девятке».
